X射線管及組件是C臂產品產生X射線的核心裝置,好比汽車的“發動機”,其性能質量會直接影響到最終影像的清晰度和整機產品的使用壽命,出色性能的X射線管及組件可以讓醫生在整機使用時更加安心。
專業甄選,卓越品質
X射線管及組件包括:X射線管、管套、絕緣油、高壓發生器等組件,在選擇X射線管及組件時,主要應考慮性能參數(如散熱、電壓電流承受能力、壽命)、成像質量(如分辨率、對比度、曝光時間)、適用范圍、兼容性(如與探測器的兼容性、曝光模式支持)、安全性(如絕緣性能、漏電保護)、維護成本(如維護難易程度、環境要求)以及品牌服務。
C形臂采用的X射線管因功率較小,整機廠商均會選擇的是X射線管及高壓發生器組合在一起的“組合式機頭”,故不能單獨以X射線管或高壓發生器等各個組件孤立的參數評估,而應綜合且兼顧的評估這些因素,依據臨床需求和使用環境做出選擇,以確保手術過程中C形臂X射線診斷的準確性和患者安全。
1.X射線球管的生產封裝工藝標準很高
需具備準確的封裝校正精度和質量、嚴格的脫氧和除氣處理。球管行業門檻較高,制造過程中對真空度保持,焊接工藝,組裝工藝以及誤差控制能力要求都非常高,所以,避免漏射線和漏油問題的擔憂,選擇起步早,技術成熟的供應商是目前行業內公認的更好抉擇。
2.高壓發生器、逆變器質量及使用壽命穩定可靠
移動式C形臂產品,一般采用的是X射線管及高壓發生器組合在一起的組合機頭,整機功率較小,多在2-5KW,用較小功率的球管(更低的劑量)獲得更好的圖像,是業內人士矢志不渝的目標。若組合式球管封裝工藝及高壓發生器質量不過關,則1-2年后組合機頭的綜合故障率遠大于50%。這也是許多用戶之前不太敢選擇國產品牌移動C臂的主要原因,設備剛剛出保就要面臨更換整套組合機頭,叫許多用戶“苦不堪言”。
3.采用雙焦點曝光模式,具備高標準的空間分辨率
球管焦點的大小需兼顧圖像質量和承載大電流時功率過大影響使用壽命的問題,小焦點用于透視模式、大焦點用于點片模式。切換大小焦點的使用,較之單焦點球管在提升圖像質量和延長球管壽命方面更用優勢。高品質射線源,所產生的X射線質量及利用率更高,圖像表現更加優質。特別是提高數字圖像的空間分辨率是一項具有挑戰性的任務,因為這需要增加圖像中的像素數量,同時保持或提高圖像的清晰度。這通常需要通過復雜的圖像處理技術以及提供優質的X射線源質量來實現。
4.確保做到在優秀的圖像質量前提下,射線劑量越低越好
C形臂作為術中影像設備,其在手術過程中使用的特點決定了術者經常與患者同處一室,兩者均有射線暴露的風險。而骨科大夫經常使用設備進行手術,累計的輻射劑量比患者會更多,故臨床在采購此類設備時更加關心輻射劑量的問題。
優質圖像,更低劑量
在提供高清影像的同時,高品質球管還可以從源頭有效控制射線劑量。這對于醫生來說,意味著在確保診斷準確性的同時,也能更好地保護患者免受輻射的影響。低劑量的射線,高清的圖像,為患者帶來了更安全、更舒適的診療體驗。術中透視診斷用球管較DR檢查類球管,具有高效穩定的特點,需要在長時間的使用過程中保持優良的性能。這意味著醫生可以隨時進行高質量的影像檢查,為患者提供及時有效的治療。故C臂球管更需采用高品質材料,確保其在長時間、高電壓等環境下依然能穩定工作,提供準確的影像。
X射線是以標準方式產生的,通過加熱燈絲,燈絲通過熱離子發射釋放電子,以高電壓加速電子,并允許它們與目標/陽極上的焦點碰撞。X 射線是通過陽極中的兩次相互作用產生的。X線球管充當特定的能量轉換器,接收電能并將其轉換為另外兩種形式的能量:X輻射(1%)和熱量(99%)。熱量被認為是這種轉換過程的不良產物,因此,X輻射是通過從電子中獲取能量并將其轉化為光子而產生的。這種非常特殊的能量轉換發生在 X 射線管中。
X射線生成示意圖
C形臂發出的射線進入病人身體后,只有1%左右的射線穿過病人到達平板探測器表面。其余80%-90%的射線被病人吸收,10%-20%的射線被人體散射。
國家從產品注冊檢驗到臨床使用過程規范了射線輻射劑量的具體數據,為醫院采購和使用過程中的監控提供了標準依據,且更多的醫院在采購時選配DAP劑量檢測系統。醫院在采購過程中可以對照廠家提供權威第三方檢測數據與國家標準進行相應對比,低于國家標準的值越多則可以認為廠家在輻射安全技術方面做得越優秀,但仍需做好相應的防護的工作。
專業權威,信賴之選
世德醫療作為專業研發系列移動式C形臂產品的智造企業,C形臂產品是我們的唯一產線,我們堅信“專注成就專業”。

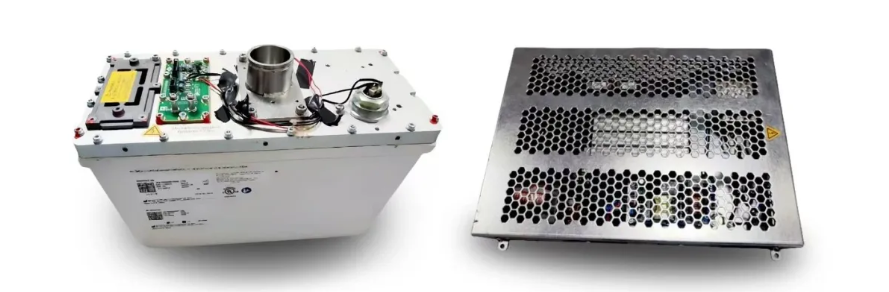

作為專業C臂制造企業,我們深知球管部件的選擇對整機品質的重要性。世德醫療亮見系列移動C臂,選用高品質西門子射線組合機頭為核心部件,從源頭上把控X射線品質,減少輻射劑量。對標海外企業在較低的劑量條件下保證優秀的圖像質量,打破海外企業在高端C臂產品的壟斷格局。
西門子“無錫基地“成立于2003年,是西門子醫療德國總部之外唯一的X射線管組件研發生產基地。
西門子X射線管組件不僅滿足國內的各項GB國標及YYT行業標準,其制造和開發且符合以下法律,指令和設計規定:1993 年6月14日關于醫療器械(CE 標志)的93/42/EEC指令;21 CFR 第1020部分,電離輻射發射產品性能標準(美國);國際電工委員會(IEC)相關標準等。
西門子球管其精密的抽真空封裝工藝,不僅保證了球管的耐用性和可靠性,更為其優異的性能打下了堅實的基礎,確保設備的使用壽命。同時,西門子以其X射線管組件帶來的整機卓越的性能,為手術安全提供堅實保障,給臨床用戶單位留下深刻的印像。
打造負責任的供應鏈,與合作伙伴攜手創新。越來越多的合作伙伴與我們攜手共筑高質量行業生態,通過制定供應商評估與相關績效改善計劃、供應商培訓等,推動供應鏈的可持續發展,從業務架構、應用架構、數據架構、技術架構多維度對標海外先進企業供應鏈,保障為用戶提供安全可靠的產品與服務。
世德醫療建立了“創新供應鏈“工作機制,不斷挖掘跨界合作機會,激發合作伙伴的創造技能和生產潛力,與供應鏈上下游的參與者建立合作的關系。通過一致的目標、開放的溝通、分享資源、良好的合作關系強化創新和可持續效益。
精準醫療,從選擇優質的C形臂X射線機球管開始。我們始終堅信,專業的設備、權威的技術和貼心的服務,能為患者帶來更好的醫療體驗。選擇世德C形臂X射線機,就是選擇專業、高效和信賴。讓我們攜手共進,用科技助力醫療,為患者的健康保駕護航。?
