介電超表面代表了光學領域的前沿研究和應用方向之一。它們不僅具有低損耗的優勢,而且能夠?qū)崿F(xiàn)亞波長尺度的器件厚度。此外,它們可以自由地在多個維度上調制光,例如幅度、相位和偏振。
這種傳統光學所缺乏的能力對于未來光學系統的集成、小型化和縮放具有重要意義。因此,介電超表面吸引了越來越多的工業界關注。在《Advanced Devices & Instrumentation》雜志上發表的一項研究中,劍橋大學 Daping Chu 教授的團隊開發了一種新型的基于液晶的可調諧介電超表面。
通過利用電介質超表面對液晶的固有配向效應以及其電可控特性,消除了對液晶配向?qū)硬牧虾拖嚓P(guān)工藝的需求,從而節省了器件制造時間和成本。這對于硅基液晶 (LCoS) 等器件具有實際意義。

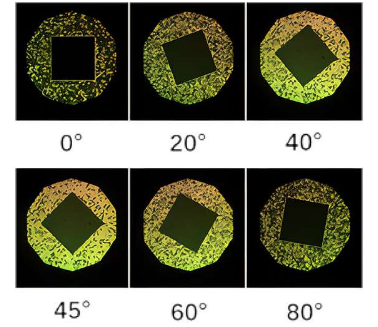

研究團隊通過測量器件在不同角度的透射率,定量研究了超表面本身對液晶的配向效應強度。他們獲得了明暗對比度為 25.6。
同時,研究團隊在實驗中還實現了近紅外通信波段94%的調制深度。
這項研究提出了一種新型的基于液晶的電控超表面。通過利用超表面對液晶固有的配向效應,消除了傳統液晶器件中存在的配向過程,從而為傳統液晶器件提供了巨大的經濟價值。
